ម៉ាស៊ីនកាត់ឡាស៊ែរក្រណាត់វាយនភ័ណ្ឌឧស្សាហកម្មល្បឿនលឿន
លេខម៉ូដែល៖ JMCCJG / JYCCJG Series
សេចក្តីផ្តើម៖
- ម៉ាស៊ីនកាត់ឡាស៊ែរ CO2 flatbed ស៊េរីនេះត្រូវបានរចនាឡើងសម្រាប់ការបង្វិលវាយនភ័ណ្ឌធំទូលាយ និងសម្ភារៈទន់ដោយស្វ័យប្រវត្តិ និងបន្តកាត់។
- ជំរុញដោយប្រអប់លេខ និងរ៉ាកែតជាមួយម៉ូទ័រ servo ឧបករណ៍កាត់ឡាស៊ែរផ្តល់នូវល្បឿនកាត់ និងការបង្កើនល្បឿនខ្ពស់បំផុត។
- កញ្ចប់កម្មវិធី និងជម្រើសបន្ថែមមកជាមួយប្រព័ន្ធកាត់ឡាស៊ែរត្រូវបានផ្តល់ជូន ដើម្បីសម្រេចបាននូវដំណើរការឌីជីថល និងឆ្លាតវៃ។
ឧបករណ៍កាត់ឡាស៊ែរក្រណាត់សំប៉ែត CO2 ត្រូវបានរចនាឡើងសម្រាប់ការបង្វិលវាយនភ័ណ្ឌធំទូលាយ និងសម្ភារៈទន់ដោយស្វ័យប្រវត្តិ និងបន្តកាត់។ ដឹកនាំដោយឧបករណ៍និង rackជាមួយម៉ូទ័រ servoការគ្រប់គ្រង ម៉ាស៊ីនកាត់ឡាស៊ែរផ្តល់នូវភាពជាក់លាក់ខ្ពស់ និងគុណភាពកាត់ក្នុងល្បឿនកាត់ និងការបង្កើនល្បឿនខ្ពស់បំផុត។ ម៉ាស៊ីនកាត់ឡាស៊ែរអាចប្រើបានជាមួយថាមពលឡាស៊ែរពី 150 វ៉ាត់ទៅ 800 វ៉ាត់។ នេះ។តារាងកាត់ទ្រង់ទ្រាយធំអាចត្រូវបានអនុវត្តទៅភាគច្រើននៃក្រណាត់ធម្មតា
ជាមួយនឹងជម្រើសនៃអ្នកផ្តល់ចំណីដោយស្វ័យប្រវត្តិសមា្ភារៈរមៀលត្រូវបានចុកទៅតុកាត់ដោយផ្ទាល់និងកាត់ជាបន្តបន្ទាប់។ ម៉ាស៊ីននៅជាមួយការបូមធូលីនៅក្រោមឧបករណ៍បញ្ជូនតុធ្វើការ ដែលធានាឱ្យសម្ភារៈមានរាបស្មើនៅលើតុ។ ខុសគ្នាប្រព័ន្ធចក្ខុវិស័យអាចត្រូវបានបំពាក់ជាមួយនឹងម៉ាស៊ីនឡាស៊ែរនេះសម្រាប់កម្មវិធីចម្រុះដូចជា dye sublimation បោះពុម្ពកាត់វាយនភ័ណ្ឌ។ ហើយជម្រើសក្បាលព្រីនប៊ិច ឬទឹកថ្នាំគឺមានសម្រាប់ធ្វើសញ្ញាសម្រាប់ដេរ ឬគោលបំណងផ្សេងទៀត។
លក្ខណៈម៉ាស៊ីន
លក្ខណៈពិសេសនៃម៉ាស៊ីនកាត់ឡាស៊ែរ CO2 flatbed ដំណើរការខ្ពស់។
•នេះ។ម៉ាស៊ីនកាត់ឡាស៊ែរផ្តល់ដំណើរការលឿន និងត្រឹមត្រូវបំផុត។អរគុណចំពោះសមាសធាតុគុណភាពខ្ពស់របស់វា។អាចទុកចិត្តបាន និងថែទាំដោយឥតគិតថ្លៃ។
ប្រអប់លេខ និងប្រព័ន្ធបើកបរប្រកបដោយភាពជាក់លាក់ខ្ពស់។.ជាមួយនឹងបំពង់ឡាស៊ែរ CO2 ដែលមានថាមពលខ្ពស់ ល្បឿនកាត់រហូតដល់ 1,200mm/s បង្កើនល្បឿនដល់ទៅ 8,000mm/s2និងអាចរក្សាស្ថិរភាពរយៈពេលវែង។
ម៉ូទ័រ servo ជប៉ុន Yaskawa
- ធានាបាននូវភាពជាក់លាក់ ភាពជឿជាក់ និងការអនុវត្តអតិបរមា។
•នេះ។ម៉ាស៊ីនឡាស៊ែរមកជាមួយប្រព័ន្ធ conveyor. ម៉ាស៊ីនបញ្ចូនសម្ភារៈដោយស្វ័យប្រវត្តិក្នុងវដ្តបន្តបន្ទាប់គ្នាក្នុងភាពស៊ីសង្វាក់គ្នាជាមួយនឹងគ្រែ conveyor លុបបំបាត់ពេលវេលារងចាំទាំងស្រុង ដើម្បីសម្រេចបាននូវផលិតភាពអតិបរមាដែលអាចធ្វើទៅបាន។
លើសពីនេះ សម៉ាស៊ីនបូមធូលីតារាងការងារមានមុខងារការស្រូបយកសម្ពាធអវិជ្ជមានដើម្បីធានាបាននូវភាពរាបស្មើនៃក្រណាត់កំឡុងពេលកាត់ឡាស៊ែរ។
• ឧបករណ៍ផ្តល់ចំណីដោយស្វ័យប្រវត្តិជាមួយការកែតម្រូវគម្លាតមុខងារ (ជាជម្រើស) ដើម្បីធានាការចិញ្ចឹមត្រឹមត្រូវ។
• សៀវភៅដៃតែមួយគត់ និងអន្តរកម្មដោយស្វ័យប្រវត្តិកម្មវិធីសំបុកមុខងារអាចធ្វើឱ្យប្រសើរឡើងនូវការប្រើប្រាស់ក្រណាត់ដល់កម្រិតខ្ពស់បំផុត។
• រួមជាមួយនឹងប្រព័ន្ធផ្សងក្បាលឡាស៊ែរ និងប្រព័ន្ធផ្សងធ្វើសមកាលកម្ម; ប្រសិទ្ធភាពហត់នឿយល្អ ដើម្បីធានាថាកម្រិតធូលីមិនបំពុលសម្ភារៈ។
• វាគឺអាចធ្វើទៅបានដើម្បីបញ្ចប់ការកាត់ទ្រង់ទ្រាយទាំងមូលនៃប្លង់វែងបន្ថែមជាមួយនឹងប្រវែងប្លង់តែមួយដែលលើសពីទម្រង់កាត់។
• នេះ។ប្រព័ន្ធកាត់ឡាស៊ែរ is ម៉ូឌុលនៅក្នុងការរចនាតាមតម្រូវការដំណើរការរបស់អតិថិជន។
លក្ខណៈបច្ចេកទេសរហ័ស
| ប្រភេទឡាស៊ែរ | CO2 RF ឡាស៊ែរដែក |
| ថាមពលឡាស៊ែរ | 150W 300W 600W 800W |
| តំបន់ធ្វើការ | 2000mm~8000mm(L) ×1300mm~3200mm(W) |
| តុធ្វើការ | តុធ្វើការរបស់ម៉ាស៊ីនបូមធូលី |
| ប្រព័ន្ធចលនា | ការបញ្ជូន Rack និង pinion, ដ្រាយម៉ូទ័រ Servo |
| ល្បឿនកាត់ | 0 ~ 1,200 មម / វិនាទី |
| ការបង្កើនល្បឿន | 8,000 មម / វិនាទី2 |
| ប្រភេទឡាស៊ែរ | ឡាស៊ែរកញ្ចក់ CO2 DC |
| ថាមពលឡាស៊ែរ | 150W 300W |
| តំបន់ធ្វើការ | 2000mm~8000mm(L) ×1300mm~3200mm(W) |
| តុធ្វើការ | តុធ្វើការរបស់ម៉ាស៊ីនបូមធូលី |
| ប្រព័ន្ធចលនា | ការបញ្ជូន Rack និង pinion, ដ្រាយម៉ូទ័រ Servo |
| ល្បឿនកាត់ | 0 ~ 600 មម / វិនាទី |
| ការបង្កើនល្បឿន | 6,000 មម / វិនាទី2 |

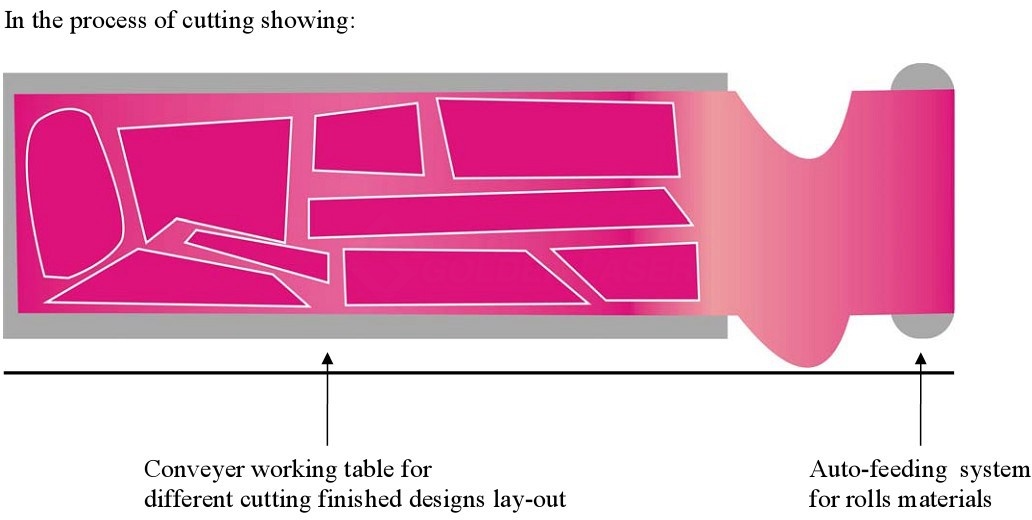

លំហូរការងារដំណើរការកាត់ឡាស៊ែរ
តើម៉ាស៊ីនកាត់ឡាស៊ែរ Co2 សម្រាប់កែច្នៃវាយនភ័ណ្ឌដំណើរការយ៉ាងដូចម្តេច?
ចំនុចសំខាន់នៃ Flatbed CO2 Laser Cutter
ការបន្ថែមជាជម្រើសជួយសម្រួលដល់ការផលិតដំណើរការ និងបង្កើនលទ្ធភាព
គម្របការពារសុវត្ថិភាព
ធ្វើឱ្យដំណើរការកាន់តែមានសុវត្ថិភាព និងកាត់បន្ថយផ្សែង និងធូលីដែលអាចត្រូវបានបង្កើតកំឡុងពេលដំណើរការ។
វាអាចប្រើបានជាមួយរុំព័ទ្ធពេញជម្រើសដើម្បីបំពេញតាមការការពារសុវត្ថិភាពផលិតផលឡាស៊ែរថ្នាក់ទី 1 ។
អ្នកផ្តល់ចំណីដោយស្វ័យប្រវត្តិ
វាគឺជាអង្គភាពផ្តល់អាហារដែលដំណើរការស៊ីគ្នាជាមួយនឹងឧបករណ៍កាត់ឡាស៊ែរ។ feeder នឹងផ្ទេរសមា្ភារៈរមៀលទៅតុកាត់បន្ទាប់ពីអ្នកដាក់រមៀលនៅលើ feeder ។ អ្នកអាចកំណត់ល្បឿនចំណីខុសគ្នាតាមល្បឿនម៉ាស៊ីនចម្បង។ feeder មានឧបករណ៏ដើម្បីធានាបាននូវទីតាំងត្រឹមត្រូវនៃសម្ភារៈ។ feeder អាចត្រូវបានបំពាក់ដោយអង្កត់ផ្ចិតរាងផ្សេងគ្នាសម្រាប់ការវិលផ្សេងគ្នា។ ម៉ាស៊ីនរំកិលខ្យល់ផ្សេងគ្នានឹងត្រូវបានប្រើសម្រាប់វាយនភណ្ឌដែលមានភាពតានតឹង កម្រាស់ខុសៗគ្នា... ឧបករណ៍នេះជួយអ្នកឱ្យដឹងពីដំណើរការកាត់ដោយស្វ័យប្រវត្តិទាំងស្រុង។
ការបូមធូលី
តារាងខ្វះចន្លោះនៅក្រោមតុកាត់មានរន្ធជាបន្តបន្ទាប់នៃផ្ទៃតុទាញសម្ភារៈចុះក្រោមទៅលើផ្ទៃ។ តារាងខ្វះចន្លោះអនុញ្ញាតឱ្យចូលប្រើផ្ទៃបានពេញលេញ មិនមានអ្វីចូលទៅក្នុងផ្លូវនៃកាំរស្មីឡាស៊ែរខណៈពេលដែលវាកំពុងកាត់។ ជាមួយនឹងកង្ហារផ្សងខ្លាំងជាមួយគ្នា វាក៏ជួយការពារផ្សែង និងធូលីនៅពេលកាត់ផងដែរ។
ប្រព័ន្ធចក្ខុវិស័យ
ប្រព័ន្ធចក្ខុវិស័យគឺជាជម្រើសដ៏សំខាន់មួយនៅពេលដែលអ្នកចង់កាត់វណ្ឌវង្ក។ មិនថាសម្រាប់ការបោះពុម្ពវណ្ឌវង្ក ឬប៉ាក់នោះទេ អ្នកនឹងត្រូវការឧបករណ៍នេះដើម្បីអានវណ្ឌវង្ក ឬទិន្នន័យពិសេសសម្រាប់កំណត់ទីតាំង និងកាត់។ ការស្កេនវណ្ឌវង្ក និងការស្កេនសញ្ញាគឺសមរម្យសម្រាប់កម្មវិធីផ្សេងៗ។ យើងផ្តល់ជូននូវជម្រើសចក្ខុវិស័យផ្សេងៗគ្នាសម្រាប់កម្មវិធីផ្សេងៗគ្នា។
ម៉ូឌុលសម្គាល់
1. សម្គាល់ប៊ិច
សម្រាប់ផ្នែកកាត់ឡាស៊ែរភាគច្រើន ជាពិសេសសម្រាប់វាយនភណ្ឌ ត្រូវតែដេរបន្ទាប់ពីកាត់រួច។ អ្នកអាចប្រើប៊ិចសម្គាល់ដើម្បីធ្វើស្នាមលើផ្នែកកាត់ដើម្បីជួយកម្មករឱ្យងាយស្រួលដេរ។ អ្នកក៏អាចប្រើប៊ិចសម្គាល់ដើម្បីធ្វើសញ្ញាសម្គាល់ពិសេសមួយចំនួននៅលើផ្នែកកាត់ដូចជា លេខស៊េរីរបស់ផលិតផល ទំហំផលិតផល កាលបរិច្ឆេទផលិតផលិតផល និងល... អ្នកអាចជ្រើសរើសប៊ិចសម្គាល់ពណ៌ផ្សេងៗតាម ទៅនឹងពណ៌នៃសម្ភារៈរបស់អ្នក។
2. ការបោះពុម្ពទឹកថ្នាំ
ការប្រៀបធៀបជាមួយ "ប៊ិចសម្គាល់" បច្ចេកវិទ្យាបោះពុម្ពទឹកថ្នាំគឺជាដំណើរការមិនប៉ះ ដូច្នេះវាអាចត្រូវបានប្រើប្រាស់សម្រាប់ប្រភេទផ្សេងៗជាច្រើនទៀត។ ហើយមានទឹកថ្នាំខុសៗគ្នាសម្រាប់ជម្រើសមួយ ដូចជាទឹកថ្នាំងាយនឹងបង្កជាហេតុ និងទឹកថ្នាំមិនងាយនឹងបង្កជាហេតុ ដូច្នេះអ្នកអាចប្រើវានៅក្នុងឧស្សាហកម្មផ្សេងៗ។
ទ្រនិចចំណុចក្រហម
- ប្រព័ន្ធតាមដានកាំរស្មីឡាស៊ែរ
ទ្រនិចចំណុចក្រហមជួយជាឯកសារយោងដើម្បីពិនិត្យមើលកន្លែងដែលកាំរស្មីឡាស៊ែរនឹងទៅដល់សម្ភារៈរបស់អ្នកដោយតាមដានការក្លែងធ្វើការរចនារបស់អ្នកដោយមិនធ្វើឱ្យឡាស៊ែរសកម្ម។ ក៏ដូចជាចំណុចចាប់ផ្តើមរបស់អ្នក។
ក្បាលពីរ
មូលដ្ឋានឡាស៊ែរពីរក្បាល
ក្បាលឡាស៊ែរពីរត្រូវបានម៉ោននៅលើ gantry ដូចគ្នាដែលអនុញ្ញាតឱ្យកាត់លំនាំដូចគ្នាពីរក្នុងពេលដំណាលគ្នា។
ក្បាលពីរឯករាជ្យ
ក្បាលពីរឯករាជ្យអាចកាត់ការរចនាផ្សេងៗគ្នាក្នុងពេលតែមួយ។ វាបង្កើនប្រសិទ្ធភាពកាត់ និងភាពបត់បែននៃផលិតកម្មក្នុងកម្រិតធំបំផុត។
ក្បាល GALVO
ឡាស៊ែរ Galvo ប្រើកញ្ចក់ដែលមានល្បឿនលឿន និងបើកបរដោយម៉ូទ័រ ដើម្បីបញ្ជាកាំរស្មីឡាស៊ែរតាមរយៈកញ្ចក់។ អាស្រ័យលើទីតាំងនៅក្នុងវាលសម្គាល់ឡាស៊ែរ ធ្នឹមប៉ះពាល់សម្ភារៈនៅមុំទំនោរធំជាង ឬតិចជាង។ ទំហំវាលសម្គាល់ត្រូវបានកំណត់ដោយមុំផ្លាត និងប្រវែងប្រសព្វនៃអុបទិក។ ដោយសារមិនមានផ្នែកដែលអាចចល័តបាន (លើកលែងតែកញ្ចក់) កាំរស្មីឡាស៊ែរអាចត្រូវបានដឹកនាំលើបំណែកការងារក្នុងល្បឿនលឿនបំផុតជាមួយនឹងភាពជាក់លាក់និងភាពជឿជាក់ខ្ពស់ដែលធ្វើឱ្យពួកវាល្អនៅពេលវដ្តខ្លី និងការសម្គាល់គុណភាពខ្ពស់ត្រូវបានទាមទារ។
ប្រព័ន្ធតម្រៀបដោយស្វ័យប្រវត្តិ
ការបង្កើនកម្រិតស្វ័យប្រវត្តិកម្មកំឡុងពេលផ្ទុក និងការតម្រៀបដំណើរការ ក៏បង្កើនល្បឿនដំណើរការផលិតជាបន្តបន្ទាប់របស់អ្នកផងដែរ។
អត្ថប្រយោជន៍នៃការកាត់វាយនភ័ណ្ឌជាមួយប្រព័ន្ធឡាស៊ែរដោយ goldenlaser
សម្អាតគែម - កាត់ដោយគ្មានស្រទាប់
ឡាស៊ែរដោយស្វ័យប្រវត្តិបិទគែមកាត់ ហើយដូច្នេះ ការពារការបែក។ បើប្រៀបធៀបទៅនឹងការកាត់មេកានិច ការកាត់ឡាស៊ែររក្សាទុកនូវជំហានការងារជាច្រើនក្នុងដំណើរការបន្ថែមទៀត។
ការកាត់បន្តពីរមៀល
វាយនភណ្ឌកាត់ឡាស៊ែរ និងក្រណាត់ដោយផ្ទាល់ពីរមៀល អរគុណចំពោះប្រព័ន្ធបញ្ជូន និងឧបករណ៍ផ្តល់ចំណីដោយស្វ័យប្រវត្តិ។ មានសមត្ថភាពដំណើរការទ្រង់ទ្រាយវែងជ្រុល។
ការកាត់ឡាស៊ែរនៃព័ត៌មានលម្អិតល្អណាស់
ឡាស៊ែរគឺស័ក្តិសមសម្រាប់ការកាត់រូបរាង និងការរចនាខាងក្នុងដែលស្មុគស្មាញមិនគួរឱ្យជឿ សូម្បីតែកាត់រន្ធតូចបំផុត (ការកាត់ឡាស៊ែរ)។
ប៉ារ៉ាម៉ែត្របច្ចេកទេសនៃម៉ាស៊ីនកាត់ឡាស៊ែរ
| ម៉ូដែល | ស៊េរី JMCCJG | ស៊េរី JYCCJG |
| ប្រភេទឡាស៊ែរ | CO2 RF ឡាស៊ែរដែក | ឡាស៊ែរកញ្ចក់ CO2 DC |
| ថាមពលឡាស៊ែរ | 150W 300W 600W 800W | 150W 300W |
| តំបន់ធ្វើការ | 2000mm~8000mm(L) ×1300mm~3200mm(W) | |
| តុធ្វើការ | តុធ្វើការរបស់ម៉ាស៊ីនបូមធូលី | |
| ប្រព័ន្ធចលនា | ការបញ្ជូន Rack និង pinion, ដ្រាយម៉ូទ័រ Servo | |
| ល្បឿនកាត់ | 0 ~ 1,200 មម / វិនាទី | 0 ~ 600 មម / វិនាទី |
| ការបង្កើនល្បឿន | 8,000 មម / វិនាទី2 | 6,000 មម / វិនាទី2 |
| ប្រព័ន្ធប្រេងរំអិល | ប្រព័ន្ធប្រេងរំអិលដោយស្វ័យប្រវត្តិ | |
| ប្រព័ន្ធទាញយកផ្សែង | បំពង់តភ្ជាប់ឯកទេសជាមួយម៉ាស៊ីនផ្លុំ centrifugal N | |
| ការផ្គត់ផ្គង់ថាមពល | AC380V±5% 50/60Hz 3Phase / AC220V±5% 50/60Hz | |
| ទម្រង់ក្រាហ្វិកត្រូវបានគាំទ្រ | PLT, DXF, AI, DST, BMP | |
※ ទំហំតារាង ថាមពលឡាស៊ែរ និងការកំណត់រចនាសម្ព័ន្ធអាចត្រូវបានប្ដូរតាមបំណងតាមតម្រូវការ។
GOLDENLASER - ម៉ាស៊ីនកាត់ឡាស៊ែរ CO2 ល្បឿនខ្ពស់
តំបន់ធ្វើការ៖ 1600mm×2000mm (63″×79″), 1600mm×3000mm (63″×118″), 2300mm×2300mm (90.5″×90.5″), 2500mm×3000mm (98.4″×1100mm), (118 "× 118"), 3500mm × 4000mm (137.7" × 157.4") ល។
***ទំហំគ្រែអាចត្រូវបានប្ដូរតាមបំណងតាមកម្មវិធីផ្សេងៗ។***
សម្ភារៈដែលអាចអនុវត្តបាន។
Polyester, នីឡុង, ក្រណាត់មិនត្បាញ និងត្បាញ, សរសៃសំយោគ, PES, polypropylene (PP), polyamide (PA), សរសៃកញ្ចក់ (ឬសរសៃកញ្ចក់, fiberglass, fiberglass), Kevlar, aramid, Lycra, polyester PET, PTFE, ក្រដាស, Foam , កប្បាស, ផ្លាស្ទិច, viscose, felts, knitted fabrics, 3D spacer fabrics, carbon fibers, cordura fabrics, UHMWPE, ក្រណាត់សំពៅ មីក្រូហ្វាយ ក្រណាត់ spandex ជាដើម។
កម្មវិធី
1. វាយនភ័ណ្ឌសំលៀកបំពាក់៖ក្រណាត់ និងវាយនភ័ណ្ឌបច្ចេកទេសសម្រាប់កម្មវិធីសម្លៀកបំពាក់។
2. វាយនភណ្ឌផ្ទះ៖កំរាលព្រំ ពូក សាឡុង កៅអីដៃ វាំងនន សម្ភារៈខ្នើយ ខ្នើយ កម្រាល និងជញ្ជាំង ផ្ទាំងរូបភាពវាយនភណ្ឌ។ល។
3. វាយនភ័ណ្ឌឧស្សាហកម្ម៖តម្រងខ្យល់ បំពង់បែកខ្ញែក។ល។
4. វាយនភណ្ឌប្រើប្រាស់ក្នុងយានយន្ដ និងលំហអាកាស៖កំរាលព្រំយន្តហោះ កន្ទេលឆ្មា គម្របកៅអី ខ្សែក្រវ៉ាត់សុវត្ថិភាព ពោងសុវត្ថិភាព។ល។
5. វាយនភណ្ឌកីឡា និងក្រៅផ្ទះ៖ឧបករណ៍កីឡា កីឡាហោះ និងជិះទូកក្តោង គម្របផ្ទាំងក្រណាត់ តង់ marquee ឆ័ត្រយោង ឆ័ត្រយោង kitesurf ជាដើម។
6. វាយនភ័ណ្ឌការពារ៖សម្ភារៈអ៊ីសូឡង់ អាវការពារគ្រាប់កាំភ្លើង។ល។
គំរូកាត់ឡាស៊ែរវាយនភ័ណ្ឌ
សូមទាក់ទង Golden Laser សម្រាប់ព័ត៌មានបន្ថែម។ ការឆ្លើយតបរបស់អ្នកចំពោះសំណួរខាងក្រោមនឹងជួយយើងណែនាំម៉ាស៊ីនដែលសមរម្យបំផុត។
1. តើអ្វីជាតម្រូវការដំណើរការចម្បងរបស់អ្នក? ការកាត់ឡាស៊ែរ ឬឆ្លាក់ឡាស៊ែរ (ការសម្គាល់ឡាស៊ែរ) ឬឡាស៊ែរ perforating?
2. តើអ្នកត្រូវការសម្ភារៈអ្វីខ្លះដើម្បីដំណើរការឡាស៊ែរ?តើទំហំនិងកម្រាស់នៃសម្ភារៈគឺជាអ្វី?
3. តើអ្វីជាផលិតផលចុងក្រោយរបស់អ្នក។(ឧស្សាហកម្មកម្មវិធី)?
